yorel · #1 Message par **yorel** » lun. 09 févr. 2015 8:29 pm

Bonsoir
Je suis a la recherche du schéma de branchement des warning de ma +8 de 1993 .
En clair , à quelle fonction correspondent les 7 fils arrivants derrière le basculeur ?
Merci d'avance .
Daniel

baby malvern · #2 Message par **baby malvern** » mar. 10 févr. 2015 9:52 am

Basculeur simple fonction adaptable uniquement avec boitier multi-broches distribué par Simmonds ((hazzard light conversion kit )) 48 livres en 2012 si toujours dispo

Salutations @ + instalé sur mon vèhicule depuis 2012

hasta-la-vista · #3 Message par **hasta-la-vista** » mar. 10 févr. 2015 9:56 am

baby malvern a écrit :Basculeur simple fonction adaptable uniquement avec boitier multi-broches distribué par Simmonds ((hazzard light conversion kit )) 48 livres en 2012 si toujours dispo Salutations @ + instalé sur mon vèhicule depuis 2012

à mon avis il a déjà le bouton mais ça ne doit plus fonctionner :(

yorel · #4 Message par **yorel** » mar. 10 févr. 2015 8:16 pm

Bonsoir
En effet j'ai déjà le bouton ( un basculeur ) que je veux remplacer pour harmoniser le tableau par
un bouton poussoir ou a tirette .
J'ai les repères sur le nouveau bouton ( poussoir ou a tirette ) mais pas sur le basculeur.
Daniel

darkvador · #5 Message par **darkvador** » mer. 11 févr. 2015 10:02 pm

C est le branchement classique d un warning

Deux fils pour chaque cote AV AR, un permanent, une alim de la centrale, un by pass de la commande de clignotants,

L inter est particulier c est un six broches mais avec quatre poles sur la deuxieme position

Lorne · #6 Message par **Lorne** » ven. 13 févr. 2015 9:27 am

baby malvern a écrit :Basculeur simple fonction adaptable uniquement avec boitier multi-broches distribué par Simmonds ((hazzard light conversion kit )) 48 livres en 2012 si toujours dispo Salutations @ + instalé sur mon vèhicule depuis 2012

Notre ami, le très talentueux Steve Simmonds, a été contraint à la faillite.

Lorne · #7 Message par **Lorne** » ven. 13 févr. 2015 10:00 am

yorel a écrit : En effet j'ai déjà le bouton ( un basculeur ) que je veux remplacer pour harmoniser le tableau par
un bouton poussoir ou a tirette . J'ai les repères sur le nouveau bouton ( poussoir ou a tirette ) mais pas sur le basculeur.
Daniel

Salut Daniel,

Je ne ai jamais trouvé un schéma complet de câblage pour Morgan Plus8s 1990-1998 .. donc je suis lentement créer une.
Il est un projet commun pour de nombreux maintenant.

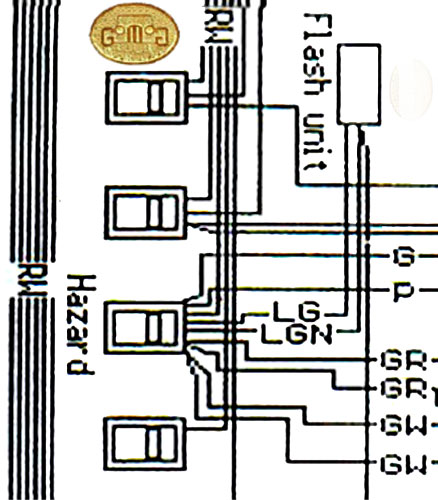

Voici un gros plan de la zone. Votre cablage sont codés par couleur. Examinez-les ..puis trouver la signification de chaque
combination des couleurs ici. http://www.gomog.com/allmorgan/LucasColours.html

Si vous avez besoin de plus d'aide, je suis à votre service.

baby malvern · #8 Message par **baby malvern** » ven. 13 févr. 2015 4:06 pm

Lorne a écrit :
baby malvern a écrit :Basculeur simple fonction adaptable uniquement avec boitier multi-broches distribué par Simmonds ((hazzard light conversion kit )) 48 livres en 2012 si toujours dispo Salutations @ + instalé sur mon vèhicule depuis 2012
Notre ami, le très talentueux Steve Simmonds, a été contraint à la faillite.

Un électricien Auto a-t-il la possibilité de refabriquer ce boitier ((hazzard light conversion kit))

Salutations @ +

yorel · #9 Message par **yorel** » ven. 13 févr. 2015 9:09 pm

Bonsoir et merci Lorne .
Je n'ai pas trouvé de correspondance pour la couleur LGN ?
Pourrais tu me dire a quelles couleurs correspondent les bornes de ma
commande de warning ( tirette ou poussoir )que je veux installer codées ainsi :
31
R
L
30
15
49
49A
Encore merci d'avance.
Daniel

Lorne · #10 Message par **Lorne** » dim. 15 févr. 2015 10:18 am

Lorne · #11 Message par **Lorne** » dim. 15 févr. 2015 10:37 am

yorel a écrit :Bonsoir et merci Lorne .
Je n'ai pas trouvé de correspondance pour la couleur LGN ?

LGN=Light green with a brown tracer=vert clair avec un traceur brun=bouton (?)de clignotants à la controle clignotante

Il y avait une courte tentative de traduire les codes de couleur Lucas au français. http://www.canevet.org/spip.php?article308 Mais il n'a jamais été terminé. Devrions-nous le finir pour la postérité? Si nous le faisons, je vais le mettre sur GoMoG pour nous tous.

yorel a écrit : Pourrais tu me dire a quelles couleurs correspondent les bornes de ma
commande de warning ( tirette ou poussoir )que je veux installer codées ainsi :
31
R
L
30
15
49
49A
Encore merci d'avance.
Daniel

baby malvern · #12 Message par **baby malvern** » dim. 15 févr. 2015 3:45 pm

Lorne a écrit :
baby malvern a écrit :Un électricien Auto a-t-il la possibilité de refabriquer ce boitier ((hazzard light conversion kit)) Salutations @ +
Oui. On peut recréer le même effet avec du câblage et quatre relais peu couteux. J'ai utilisé la conception ci-dessous pour avoir un interrupteur à bascule reproduit la fonction de l'interrupteur de danger Morgan.

Merci LORNE pour ce chéma qui permet de reproduire ce boitier. Salutations @ +

Lorne · #13 Message par **Lorne** » dim. 15 févr. 2015 4:18 pm

yorel a écrit : Pourrais tu me dire a quelles couleurs correspondent les bornes de ma
commande de warning ( tirette ou poussoir )que je veux installer codées ainsi :
31
R
L
30
15
49
49A
Encore merci d'avance.
Daniel

[/quote]

hmmm...........

yorel · #14 Message par **yorel** » jeu. 19 févr. 2015 5:26 pm

Bonjour
Merci tous pour vos réponses , je vous tiendrais au courant ( normal circuit électrique ) des travaux .
Je vais attendre un peu car il fait froid dans mon garage .
Daniel
